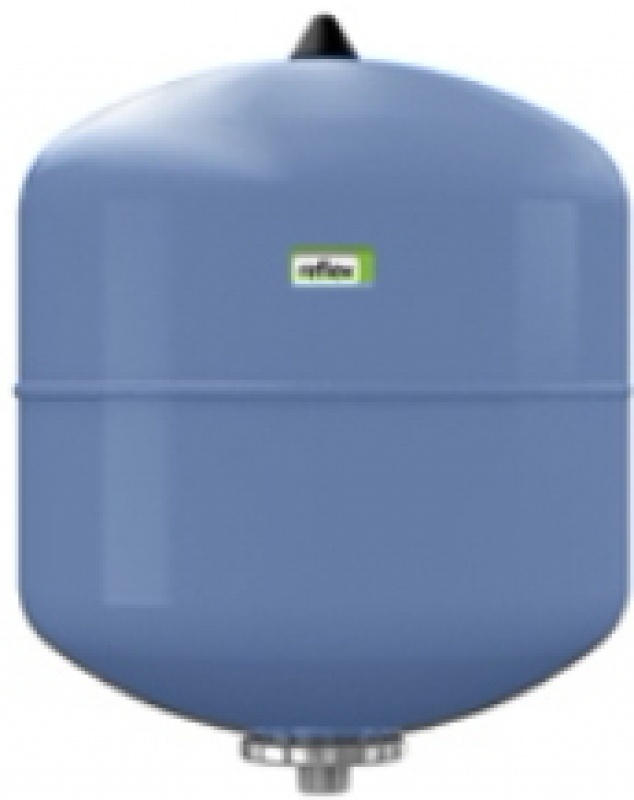

Мембранный расширительный бак Reflex (водоснабжение), Германия

Мембранный расширительный бак Reflex (водоснабжение), Германия
Добавить в список
Каталог продукции Reflex'2020 скачать.



Собственный склад. Самовывоз.



Описание расширительного бака Reflex DE 10 бар:

  • Для систем водоснабжения, напольного отопления
  • Не проточные, без запорной и сливной арматуры
  • Мембраны соответствуют DIN 4807 T3
  • В баках объемом 60 л и более – мембрана заменяемая
  • На поверхность, контактирующую с водой, нанесено антикоррозийное покрытие
  • Оснащены манометром при диаметре 1000 мм и более
  • Цвет: голубой
  • Предварительное давление: 4,0 бара
Расширительные баки типа DE

Крепление расширительного бака

Характеристики расширительного бака Reflex DE 10 бар

Тип
16 бар / 70 °C
АртикулМасса
кг
Ø D
мм
H
мм
h
мм
Подключение
А
DE   8 7301000 1.7 206 320 --- G 3/4
DE 12  7302000 2.4 280 310 --- G 3/4
DE 18 7303000 2.8 280 380 --- G 3/4
DE 25 7304000 3.7 280 500 --- G 3/4
DE 33 7303900 8.4 354 455 --- G 3/4
DE 33* 7305500 13.0 354 520 65 G 3/4

DE 60 7306400 14.0 409 740 160 G 1
DE 80 7306500 16.0 480 730 150 G 1
DE 100 7306600 19.0 480 835 150 G 1
DE 200 7306700 47.0 634 970 145 G 1 ¼
DE 300 7306800 53.0 634 1270 145 G 1 ¼
DE 400 7306850 73.0 740 1245 135 G 1 ¼
DE 500 7306900 79.0 740 1475 135 G 1 ¼

DE 600 7306950 157.0 740 1860 265 G 1 ½
DE 800 7306960 197.0 740 2325 265 G 1 ½
DE 1000 Ø 740 7306970 237.0 740 2604 265 G 1 ½

DE 1000 Ø 1000 7311405 418.0 1000 2010 290 DN 65 / PN 16
DE 1500 7311605 528.0 1200 2010 290 DN 65 / PN 16
DE 2000 7311705 703.0 1200 2470 290 DN 65 / PN 16
DE 3000 7311805 1043.0 1500 2520 320 DN 65 / PN 16
DE 4000 7354000 1120.0 1500 3095 320 DN 65 / PN 16
DE 5000 7354200 1330.0 1500 3630 320 DN 65 / PN 16

*Цифровое значение после DE… – Vном – номинальный объём, л.

  • Refix DE исполняются на заказ:
  • Специальные емкости > 5000 л
  • Отдельное испытание органами TÜV на соответствие требованиям Предписания для устройств, работающих под давлением
  • Расширительный бак для системы отопления имеет внутреннее покрытие
  • Специальные патрубки из нержавеющей стали (G1, G1 1/4,G 1 1/2)
  • Специальные патрубки: DN65, DN80, DN100 и DN150
  • Reflex "MBM II" Сигнализатор разрыва мембраны.
  • Настенный крепеж для баков 8-25 л Reflex

    Консоль с ленточным хомутом для упрощения монтажа

    ТипАртикул
    8 - 25 1 7611000
