Способы подключения батарей отопления с позиции «ЭФФЕКТИВНОСТЬ».

Самым эффективным является подключение батарей отопления по такой схеме:




Сравним с другими способами подключения.

Одностороннее подключение батарей отопления


Эффективность радиатора с таким подключением уже не 100 %, а 97 %. Потому что в секциях, находящихся дальше от труб, поток меньше, из-за чего не вся площадь радиатора используется одинаково. К тому же, при таком подключении есть ограничение по количеству секций: для алюминиевого радиатора не больше 20 секций.

Нижнее подключение батарей отопления


Такое подключение применяется, когда разводка труб внизу или вообще по полу (коллекторная разводка, о чём будет идти речь далее). Эффективность же такого подключения ещё меньше: 88 %.

Подключение батарей отопления с нижней подачей


Похоже на первый, но подача внизу, а «обратка» выходит сверху. Эффективность радиатора при таком подключении всего-навсего 80 %.

И ещё один способ подключения батареи отопления:


Сходство со второй, только подача внизу, «обратка» вверху. Эффективность радиатора ещё меньше - 78 %.

Одностороннее нижнее подключение батарей отопления

Не в том смысле, что в одну трубу теплоноситель вошёл, в неё же и вышел. Просто есть радиаторы, у которых вход и выход рядом. С эстетической точки зрения такой радиатор выигрывает, но эффективность имеет - тоже 78 %. Ставя радиаторы с такими подключениями, нужно выбирать больше секций, чтобы площадь теплосъёма была больше.

Влияние способа установки батареи отопления на эффективность её работы

Как влияет способ установки радиатора на эффективность его работы? Дело в том, что от того, в каких условиях стоит радиатор, он имеет и разную эффективность работы. Чаще всего радиатор устанавливается под окном, под подоконником. Если бы радиатор стоял просто на стене, без подоконника, то ему ничего не мешало бы отдавать своё тепло, и воздуху ничего не мешало бы подниматься вертикально, при этом эффективность использования радиаторов была бы 100 %. Подоконник же изменяет траекторию движения нагретого воздуха и уменьшает теплоотдачу процента на 3…4. Если же радиатор стоит не просто под подоконником, а в какой-то нише, его эффективность падает уже на 7 %:

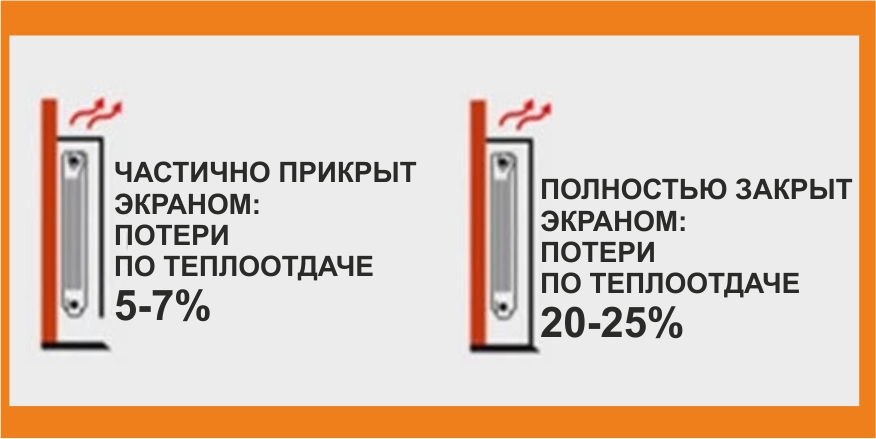

При закрывании радиатора декоративным экраном потери теплоотдачи составляют 5…7%, если экран оставляет внизу пространство для прохода воздуха; - и 20-25 %, если декоративный экран полностью закрывает радиатор. В последнем случае получается, что греет даже не столько радиатор, сколько короб, в который радиатор упрятан.

Вывод: не прячьте радиаторы в глухие коробы!
