Крепление расширительного бака

Крепление расширительного бака

Инструкция по монтажу крепления расширительных резервуаров: анкерные, настенные, универсальные

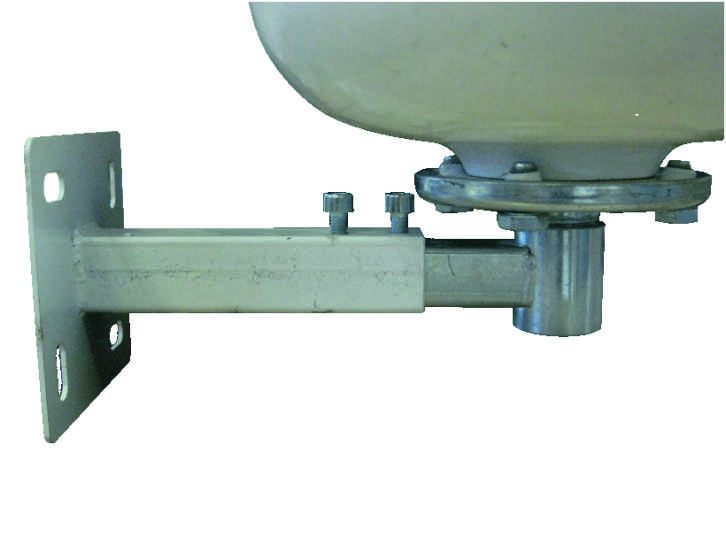

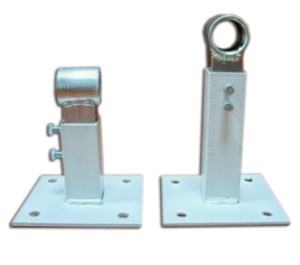

Универсальный регулируемый кронштейн-держатель с раздвижной штангой используется для крепления экспанзомата (гидроаккумулятора) на стену при монтажах систем отопления, водоснабжения. Обычно изготавливается под резьбу 3/4 дюйма. При монтаже опор желательно использовать анкерный крепеж.

http://www.urbiterm.by/user/image/katalog/montaz%20kreplenia.png

Технические характеристики стандартных креплений

Длина: 110-200 мм.



Толщина стенок профильной трубы у основания: 2 мм.



Толщина стенок выдвижной штанги: 1.5 мм



Габариты основания: 90х90х2 мм



Диаметр резьбы: 3/4" (ДУ20)



Диаметр отверстий основания: 6.5 мм



Болт: М4



Расстояние между отверстиями основания: 60 мм.



Важно! Правила крепления!

Расширительный бак необходимо монтировать только в соответствии с техпаспортом. Эти простые правила позволят Вам установить экспанзомат правильно:
1. Нельзя монтировать гидроаккумулятор, если на нем видны трещины, вмятины и прочие внешние повреждения.
2. Нельзя монтировать устройство, если выбранное Вами место крепления гидроаккумулятора не соответствует требованиям, указанным в технической документации экспанзомата.
3. Нельзя монтировать экспанзомат, если оборудование, подводящее к нему воду, оказывает нагрузку на расширительный бак.
4. Нельзя монтировать гидробак, если площадка под него не сможет выдержать вес наполненного гидробака.
5. Температура в помещении работы гидроаккумулятора не должна опускаться ниже 0°C во избежание заморозки воды и повреждения бачка-расширителя.
6. Мембранный бак должен быть предохранён от воздействий извне.
